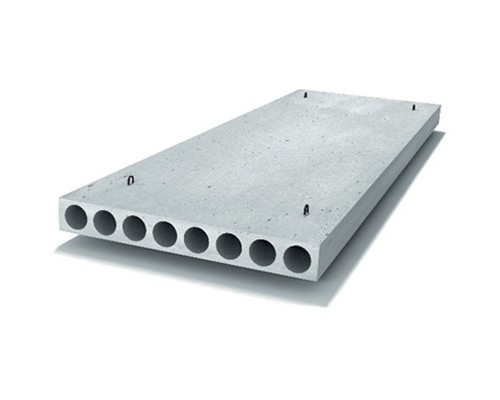

Плиты перекрытия облегченные ПНО 17-15-8 АтV (Рязанский завод ЖБИ №2)

Облегченные плиты перекрытий (ПНО) отличаются от плит ПК и ПБ меньшим весом и толщиной. Эти многопустотные плиты изготавливаются из прочных марок бетона безопалубочным методом и имеют внутри металлический каркас, что обеспечивает хорошие эксплуатационные характеристики готового изделия.

Маркировка плит ПНО

Каждая плита ПНО 17-15-8 AtV подлежит маркировке на завершающей стадии производства. Расшифровывается название так:

• ПНО – плита настила облегченная;
• 8 – несущая способность плиты в кгс/м2;
• 17 – длина плиты в дм;
• 15 – ширина плиты в дм;
• AtV – класс используемой напрягаемой арматуры.

Маркировку наносят на боковую границу каждой плиты ПНО. Маркировка также может быть нанесена в другом порядке или с точками, например ПНО 17.15-8 что не меняет её сути.

Характеристики плиты

Плита перекрытия ПНО имеет следующие характеристики:

• толщина плиты составляет 160 мм, длина до 6300 мм;
• огнестойкость REI – до 90 минут;
• морозостойкость – F50;
• влагоустойчивость – W2;
• высокая прочность на изгиб;
• 3-я категория трещиностойкости;
• высокие показатели шумоизоляции и теплоизоляции;
• наличие монтажных петель для удобства транспортировки и монтажа.

В отличие от ПК и ПБ, плиты ПНО имеют меньшую толщину, что уменьшает нагрузку на каркас здания и уменьшает затраты на строительные материалы. При грамотном проектировании удается сэкономить до 15% на подушке фундамента и до 20% на плитах перекрытия.

Важное ограничение в применении облегченных плит – они могут использоваться в зданиях до 3-х этажей, поэтому часто используются в малоэтажном строительстве, при обустройстве балконов и лоджий. Могут укладываться на фундаментнрые блоки ФБС и стены из кирпича, керамических, газобетонных и керамзитобетонных блоков. За счет небольшого веса снижается нагрузка на здание. Уменьшенная толщина увеличивает высоту пролетов в здании. Благодаря ровной поверхности упрощается процесс декоративной отделки.

Особенности производства

Плита ПНО 17-15-8 изготавливается в соответствии с требованиями ГОСТа 9561-91. Для производства используется бетон марки М200.

Армирование производится сталью класса A-III. Металлические стержни и пустоты повышают прочность готового изделия.

После завершения производства плиту ПНО подвергают проверке на соответствие стандартов ГОСТ и параметров, указанных в проектной документации. Какие характеристики должна иметь облегченная плита:

• отклонение по длине не превышает 6 мм, по толщине – 5 мм;
• отклонение прямолинейности не превышает 8 мм;
• ровная, гладкая поверхность;
• размер трещин не превышает 0,3 мм;
• скол ребер не превышает 50 мм в длину и 10 мм в глубину;
• отсутствие оголенной арматуры.

Плиты ПНО хранят в горизонтальном положении в штабелях. Максимальная высота стопки составляет 2,5 м. При хранении между плитами прокладывается материал толщиной не менее 30 мм.

Железобетонные изделия поставляются вместе с техническим паспортом, где указываются основные характеристики партии плит.
